[배쌤의 소파티비]글로 배우는 전산응용건축제도 기능사 실기 # 12 시험설정 - 8

Section 8. 입면도용 윤곽선 만들기

지금까지는 단면도용 윤곽선을 만들었기 때문에 입면도용 윤곽선도 만들어야 합니다. 그래서 우선은 첫번째로 지금까지 만든 모든 객체를 우선 복사를 해야 합니다. 명령창에 [CO]라고 입력을 하고 엔터를 치면 객체를 선택하라는 메세지 창이 나타납니다.

그러면 지금까지 만든 모든 개체를 선택해 주세요.

위의 그림처럼 모든 객체를 선택하고 난뒤에는 엔터를 쳐서 객체선택을 완료하면 기본점을 지정하라는 메세지가 나타납니다.

그러면 위의 그림처럼 기본점을 객체의 왼쪽아래 지점에 클릭해 줍니다. 하지만 다른 지점을 클릭하셔도 괜찮습니다.

기본점을 지정하고 마우스를 움직여 보시면 위의 그림처럼 객체가 복사되는 것을 볼 수 있습니다. 그러면 복사될 위치를 우리가 만들었던 단면도 윤곽선 오른쪽으로 마우스를 옮기고 클릭을 해주세요.

클릭을 하면 위의 그림처럼 복사가 되지만 계속 복사를 할 수 있기 때문에 엔터를 한번더 누르거나  ESC키를 눌러서 COPY명령에서 빠져나와 줍니다.

이제 객체를 복사해서 만들었지만 단면도는 1/40 짜리 도면이지만 입며도는 1/50짜리 도면으로 만들어야 하기 때문에 크기를 맞추어 주셔야 합니다. 우리가 그리는 객체는 기본적으로 1:1로 만들지만 인쇄시에는 축소 크기가 다르기 때문에 윤곽선의 크기를 미리 맞춰줘야 합니다. 그러면 어떻게 하느냐  캐드의 Scale명령의 기능중에 참조라는 기능을 사용하여 크기를 변환시키셔야 합니다. 우선 명령창에 [SC]라는 명령을 입력하고 엔터를 치면 객체를 선택해 달라고 하는데 오른쪽의 객체를 선택해 주세요.

위의 그림처럼 오른쪽의 객체를 모두 선택을 하고 객체를 계속 선택해 달라고 하기 때문에 엔터를 쳐서 객체선택이 완료되도록 하면 역시 기준점을 지정해 달라고 합니다.

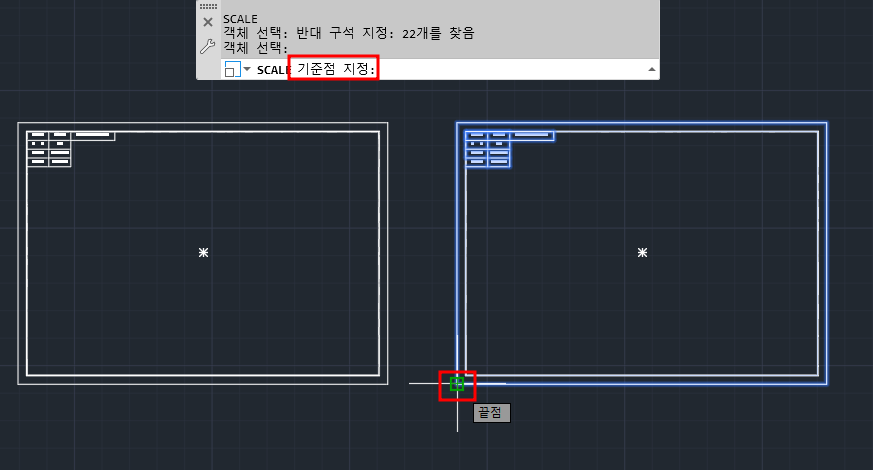

그러면 위의 그림처럼 기준점을 오른쪽의 윤곽선의 왼쪽 아래 지점을 클릭해 주시면 됩니다.

그러면 위의 그림처럼 축척 비율 지정 또는 복사, 참조라는 옵션을 선택할 수 있는 상태가 됩니다. 이 때 무조건 [R]을 입력하거나 참조라는 글씨를 클릭해 주세요.

그러면 위의 그림처럼 참조 길이 라는 명령이 나타나는데요. 이 말은 지금 현재 선택한 원본의 길이값이 얼마냐 묻는 것이지만 꼭 길이를 모르더라도 우리는 현재의 객체가 A3용지의 40배짜리 객체로 만들었다는 것을 알고 있습니다. 그리고 우리는 그 40배 짜리 객체를 50배 짜리로 만들 것이기 때문에 참조 길이에 40을 입력합니다.

40을 입력하고 엔터를 치면 위의 그림처럼 새 길이 지정이라는 메세지가 나타납니다. 이 말은 그 전의 값을 입력했다면 그 값을 어떤 값으로 바꾸고 싶냐고 묻는 것입니다. 길이 값으로 되어 있지만 이 기능은 스케일 기능이기 때문에 스케일 값을 적용하셔도 됩니다. 그래서 참조라는 기능은 원본의 길이값을 그값이 길이이던 축척이던 간에 바꾸고 싶은 길이나 축척 값을 입력하면 변환시켜 준다는 뜻입니다. 그래서 우리는 여기에서 50을 입력하여 40배짜리 객체를 50배 짜리 객체로 만들고 싶다고 컴퓨터한테 명령을 내리는 것입니다.

50을 입력하고 나면 위의 그림처럼 오른쪽의 윤곽선이 더 커기제 됩니다. 이 때 이 윤곽선의 길이값은

가로 길이 값이 420mm의 50배인 21000이 되었다면 제대로 그린 것이라고 보시면  됩니다.

여기까지 하셨다면 이 시험에 필요한 가장 기본적인 윤곽선 2개를 그렸고 문자 스타일, 레이어 스타일, 치수 스타일 까지 모두 세팅한 상태가 되었습니다. 이제 본격적으로 시험문제를 풀이를 할 수 있는 상태가 된 것입니다.
